RM97 RM107 RM137 FLANGE-MOUNTED WITH EXTENDED BEARING HUB INLINE HELICAL GEARED MOTOR

RM series Flange-mounted with extended bearing hub Inline Helical Geared Motor

Модель RM57, RM67, RM77 , RM87, RM97, RM107, RM137, RM147, RM167
Келшен толаш 3.37~229.31 （imax:18126）
Пуртымо куат 0.12~160 кВт
Лӱмын ыштыме момент 130~18000 N.m
КАТАЛОГЫМ СКАЧАТЬ

DESCRIPTION

RM series helical gearmotors with extended output bearing hub are a special type of helical gearmotor. They were designed especially for agitating applications and allow for high overhung and axial loads and bending moments. Extended bearing handles large overhung loads for use in mixers and agitators.

Продукт формо

  • Transmission Stage: single stage, two stages, 3 stages or multi-stage combination.
  • Assembly Form: Foot mounted, Flange mounted, B14 small flange mounted, with extended output bearing hub for agitator.
  • Output Shaft: Solid shaft.

Технический данный-влак

  • Size: R37~R167
  • Technical Data(N·m): 130~18000
  • Gear Ratio: 3.37~229.31 （imax:18126）
  • Пуртымо куат(кВт):0,12~160

Пуртымо куат да эн кугу вий

Размер

 R17 R27 R37 R47 R57 R67 R77 R87 R97 R107 R137 R147 R167

Структура

R RF

Пуртымо куатым шотлымо (кВт)

 0.18-0.75 0.18-3 0.18-3 0.18-5.5 0.18-7.5 0.18-7.5 0.18-11 0.55-22 0.55-30 2.2-45 5.5-55 11-90

11-160

Келшен толаш

 3.83-74.84 3.37-135.09 3.41-134.82 3.83-167.65 4.39-189.69 4.29-165.48 5.21-195.24 5.36-246.54 4.49-264.42 5.06-245.5 5.15-223.34 5.00-163.46

8.77-196.41
Эн кугу вий (Н.м) 85 130 200 300 450 600 820 1550 3000 4300 8000 13000

18000
Single-stage Размер
57 67 77 87 97 107
RX.. Foot-mounted single stage inline helical gearmotor RX57 RX67 RX77 RX87 RX97 RX107
RXF.. Flange-mounted single stage inline helical gearmotor RXF57 RXF67 RXF77 RXF87 RXF97 RXF107
Multi-stage Размер
17 27 37 47 57 67
R.. Foot-mounted coaxial helical gearmotor R17 R27 R37 R47 R57 R67
R..F Foot-mounted and flange-mounted coaxial helical geamotor R17F R27F R37F R47F R57F R67F
RF.. Flange-mounted coaxial helical geamotor RF17 RF27 RF37 RF47 RF57 RF67
RM.. Flange-mounted with extended bearing hub coaxial helical geamotor RM17 RM27 RM37 RM47 RM57 RM67
Multi-stage Размер
77 87 97 107 137 147 167
R.. Foot-mounted coaxial helical geamotor R77 R87 R97 R107 R137 R147 R167
R..F Foot-mounted and flange-mounted coaxial helical geamotor R77F R87F R97F R107F R137F R147F R167F
RF.. Flange-mounted coaxial helical geamotor RF77 RF87 RF97 RF107 RF137 RF147 RF167
RM.. Flange-mounted with extended bearing hub coaxial helical geamotor RM77 RM87 RM97 RM107 RM137 RM147 RM167

Тип да палемдымаш

R series inline helical gearmotor type designation

  1. Тыглай ушымо мотор писылык иземдыше: РФ－ F－ 107－ 92.7－ Y－ 5,5 кВт－ 4П－ М1－ J1－ 350
  2. Directly-connected motor Speed reducer(Combination type): RF－ F－ 107－ РФ－ F77－ 92.7－ Y－ 5,5 кВт－ 4П－ М1－ J1－ 350
  3. With motor and input flange: RF－ F－ 107－ 92.7－ АМ132В5－ Y－ 5,5 кВт－ 4П－ М1－ 350
  4. Input flange-mounted, without motor: RF－ F－ 107－ 92.7－ АМ132В5－ М1－ 350
  5. With input shaft: RF－ F－ 107－ 92.7－ AD4－ М1－ 350

Записке:
AM132B5: IEC фланецын кугытшо (пожалуйста, мемнан каталогыш ончалза)
AD4: пуртымо вал (AD1, AD2, AD3, AD4, AD5, AD6, AD7, AD8)

Мотор код:

*Y: Стандарт 3-фазный двигатель-влак
*YB: Взрывоопасный мотор-влак
* YEJ: Тормоз мотор-влак
*YD: Шуко писылык дене пашам ыштыше мотор-влак
* YVP: вашталтшан частотан двигатель-влак
*YCT: Электромагнитный писылык регулироватлымаш двигатель-влак
*YR: Кран да металлургий двигатель-влак
*YVPEJ: Вашталтше частотан да тормозной двигатель-влак
*YG: Роликан ӱстел мотор-влак
*YGPEJ: вашталтшан частотан да тормоз да ролик ӱстел мотор-влак

Монтаж вер

R series inline helical gearmotor mounting position

Мотор клемма лончын верланымыже

R series inline helical gearmotor terminal box position

Структур чертёж

Модульный дизайн

Китайыште ыштен лукшо Helical Gearmotors модульный дизайн

Продукт сӱрет-влак

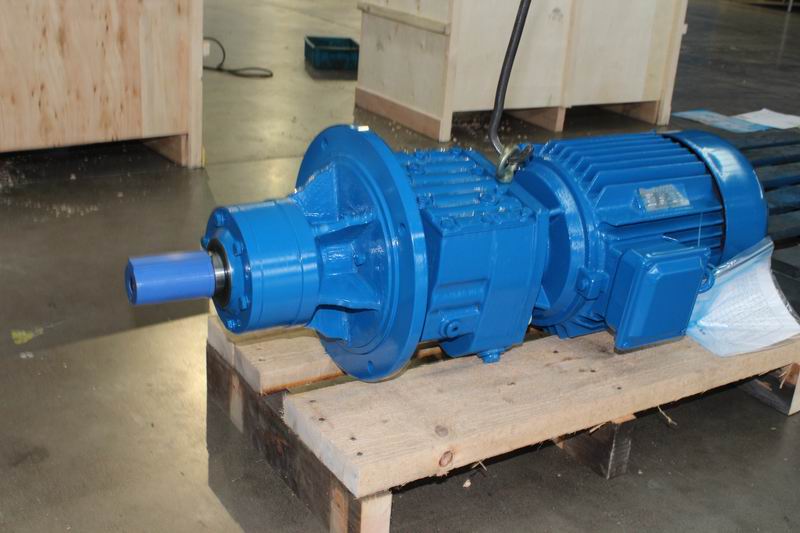

RM87 helical gearmotor for agitator

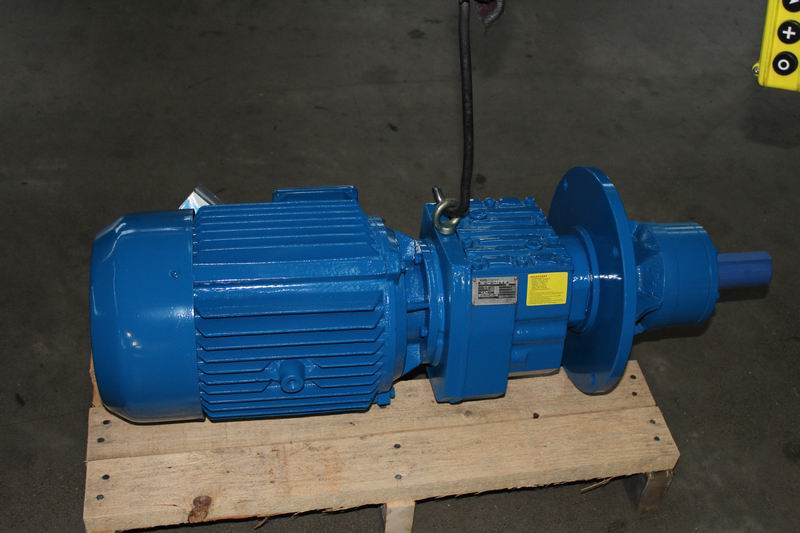

RM77 helical gearmotor for agitator

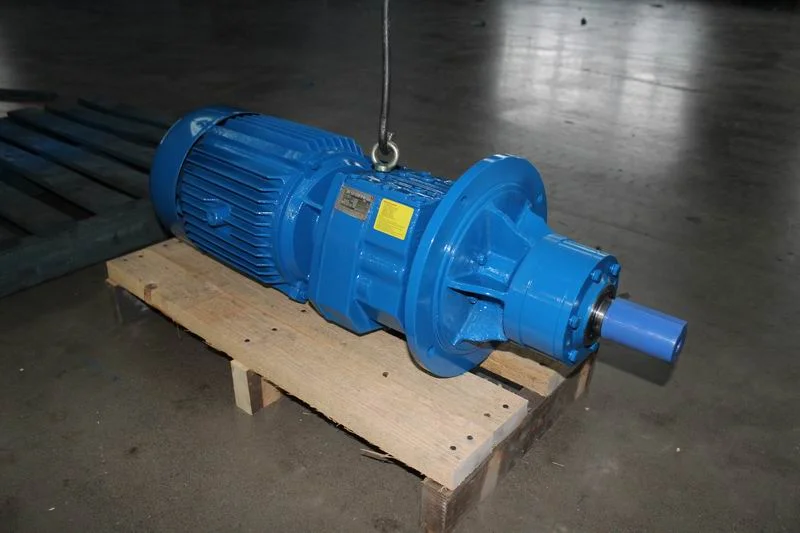

RM67 helical gearmotor for agitator

Кучылтмаш:

RM series helical gearmotors are widely used in light industry, food, beer and beverage, chemical industry, escalators, automatic storage equipment, construction, machinery, iron and steel metallurgy, paper-making, wood-based panel machinery, automobile manufacturing, tobacco machinery, water conservancy, printing and packaging, pharmaceutical, textile, building materials, logistics, feed machinery, environmental protection and other fields.

Кеч-могай информаций, йодмаш але йодыш, пожалуйста, мемнан дене кылым ышташ ида вожыл. FLK диск эре тендан службышто.
