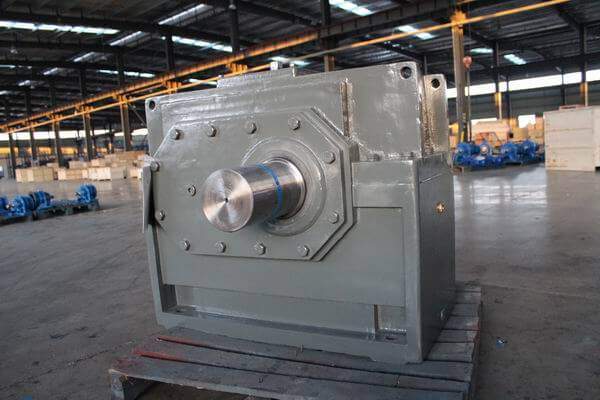

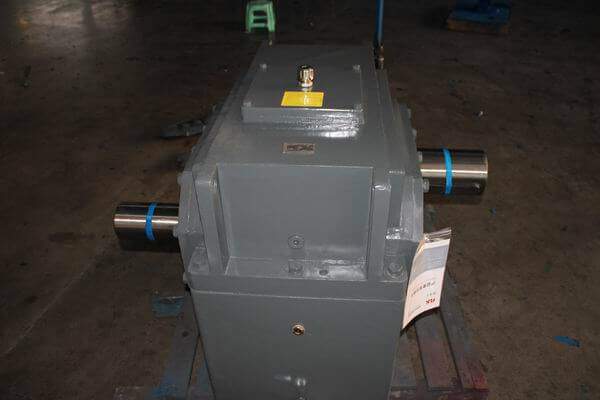

H1SH11 single stage parallel shaft helical gear unit

H1SH Μονοβάθμιοι παράλληλοι άξονας ελικοειδείς μειωτήρες

Τεχνικές Παράμετροι:

Διαθέσιμα μοντέλα	H1SH03~H1SH19, H1SV03~H1SV19, H1HH03~H1HH19, H1HV03~H1HV19, H1HM03~H1HM19, H1DH03~H1DH19, H1DV03~H1DKV19,H1DKH19,H1 H1KV03~H1KV19, H1FH03~H1FH19
Αναλογία	1,25~450
Ισχύς εισόδου	5,5~4400 kW
Μέγιστη ροπή	2,9~900 kN.m

ΛΗΨΗ ΚΑΤΑΛΟΓΟΥ

ΠΕΡΙΓΡΑΦΗ

Ελικοειδείς μειωτήρες μειωτήρα σειράς H. B, που μοιάζουν με τα κιβώτια ταχυτήτων Flender H. B με μεγάλη ισχύ και ροπή. Οριζόντια και κάθετη τοποθέτηση, μονοβάθμια έως τέσσερα, διαθέσιμη σε 26 μεγέθη.
Οι ελικοειδής μειωτήρες της σειράς H. B είναι σύστημα αρθρωτού σχεδιασμού και πολλαπλών χρήσεων του περιβλήματος και των εσωτερικών εξαρτημάτων. Οι ελικοειδείς μειωτήρες της σειράς H. B βελτίωσαν το επίπεδο θορύβου μέσω γειωμένων κωνικών οδοντωτών τροχών και περιβλημάτων απορρόφησης θορύβου.

H series parallel shaft helical gear units are designed based on module with parallel shaft. The transmission torque distribution curve is excellent, suitable for heavy load conditions. It adopts advanced grinding technology and shape modification technology, which has high bearing capacity, reliable operation and low noise. The box body is made of high-quality casting to improve the mechanical strength and seismic performance of the reducer. Numerous mounting options are available.

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Υιοθετήστε βελτιστοποιημένο αρθρωτό σχεδιασμό.
Μορφή εξόδου παράλληλου άξονα.
Η καμπύλη κατανομής της ροπής μετάδοσης είναι εξαιρετική, κατάλληλη για συνθήκες μεγάλου φορτίου.
Υιοθετεί προηγμένη τεχνολογία λείανσης και τεχνολογία τροποποίησης σχήματος, η οποία έχει υψηλή φέρουσα ικανότητα, αξιόπιστη λειτουργία και χαμηλό θόρυβο.
Το σώμα του κιβωτίου είναι κατασκευασμένο από χύτευση υψηλής ποιότητας για τη βελτίωση της μηχανικής αντοχής και της σεισμικής απόδοσης του μειωτήρα.
Υπάρχουν πολλές επιλογές τοποθέτησης.

Φόρμα προϊόντος

Στάδιο μετάδοσης: μονοβάθμιο, 2 στάδιο, 3 στάδιο, 4 στάδιο.
Τοποθέτηση: Οριζόντια, Κάθετη
Παράλληλη έξοδος: Συμπαγής άξονας, Κοίλος άξονας (επίπεδο κλειδί, δίσκος συρρίκνωσης, σπειροειδής στρόφιγγα), συμπαγής άξονας με νάρθηκα, άξονας με φλάντζα
Επιλογές διαμόρφωσης: Με βοηθητικό ντεπόζιτο, με αντλία λαδιού, με ανεμιστήρα ψύξης, με backstop, με υδραυλικό σύνδεσμο, με βάση στροφών μειωτήρα

ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ

Μέγεθος: H1SH03~H4SH26
Τεχνικά στοιχεία (kN·m): 2,9~900
Σχέση μετάδοσης: 1,25~450
Ισχύς εισόδου (kW): 5,5~4400

ΔΙΑΘΕΣΙΜΑ ΜΟΝΤΕΛΑ

Μοντέλα ελικοειδούς μειωτήρα οδοντωτών τροχών μονοβάθμιου παράλληλου άξονα:

κιβώτιο ταχυτήτων H1SH03, κιβώτιο ταχυτήτων H1SH05, κιβώτιο ταχυτήτων H1SH07, κιβώτιο ταχυτήτων H1SH11, κιβώτιο ταχυτήτων H1SH13, κιβώτιο ταχυτήτων H1SH15, κιβώτιο ταχυτήτων H1SH17, κιβώτιο ταχυτήτων H1SH19,
κιβώτιο ταχυτήτων H1SV03, κιβώτιο ταχυτήτων H1SV05, κιβώτιο ταχυτήτων H1SV07, κιβώτιο ταχυτήτων H1SV11, κιβώτιο ταχυτήτων H1SV13, κιβώτιο ταχυτήτων H1SV15, κιβώτιο ταχυτήτων H1SV17, κιβώτιο ταχυτήτων H1SV19,
κιβώτιο ταχυτήτων H1HH03, κιβώτιο ταχυτήτων H1HH05, κιβώτιο ταχυτήτων H1HH07, κιβώτιο ταχυτήτων H1HH11, κιβώτιο ταχυτήτων H1HH13, κιβώτιο ταχυτήτων H1HH15, κιβώτιο ταχυτήτων H1HH17, κιβώτιο ταχυτήτων H1HH19,
Κιβώτιο ταχυτήτων H1HV03, κιβώτιο ταχυτήτων H1HV05, κιβώτιο ταχυτήτων H1HV07, κιβώτιο ταχυτήτων H1HV11, κιβώτιο ταχυτήτων H1HV13, κιβώτιο ταχυτήτων H1HV15, κιβώτιο ταχυτήτων H1HV17, κιβώτιο ταχυτήτων H1HV19,
κιβώτιο ταχυτήτων H1HM03, κιβώτιο ταχυτήτων H1HM05, κιβώτιο ταχυτήτων H1HM07, κιβώτιο ταχυτήτων H1HM11, κιβώτιο ταχυτήτων H1HM13, κιβώτιο ταχυτήτων H1HM15, κιβώτιο ταχυτήτων H1HM17, κιβώτιο ταχυτήτων H1HM19,
κιβώτιο ταχυτήτων H1DH03, κιβώτιο ταχυτήτων H1DH05, κιβώτιο ταχυτήτων H1DH07, κιβώτιο ταχυτήτων H1DH11, κιβώτιο ταχυτήτων H1DH13, κιβώτιο ταχυτήτων H1DH15, κιβώτιο ταχυτήτων H1DH17, κιβώτιο ταχυτήτων H1DH19,
Κιβώτιο ταχυτήτων H1DV03, κιβώτιο ταχυτήτων H1DV05, κιβώτιο ταχυτήτων H1DV07, κιβώτιο ταχυτήτων H1DV11, κιβώτιο ταχυτήτων H1DV13, κιβώτιο ταχυτήτων H1DV15, κιβώτιο ταχυτήτων H1DV17, κιβώτιο ταχυτήτων H1DV19,
κιβώτιο ταχυτήτων H1DM03, κιβώτιο ταχυτήτων H1DH5, κιβώτιο ταχυτήτων H1DH07, κιβώτιο ταχυτήτων H1DH11, κιβώτιο ταχυτήτων H1DH13, κιβώτιο ταχυτήτων H1DH15, κιβώτιο ταχυτήτων H1DH17, κιβώτιο ταχυτήτων H1DH19,
κιβώτιο ταχυτήτων H1KH03, κιβώτιο ταχυτήτων H1KH05, κιβώτιο ταχυτήτων H1KH07, κιβώτιο ταχυτήτων H1KH11, κιβώτιο ταχυτήτων H1KH13, κιβώτιο ταχυτήτων H1KH15, κιβώτιο ταχυτήτων H1KH17, κιβώτιο ταχυτήτων H1KH19,
Κιβώτιο ταχυτήτων H1KV03, κιβώτιο ταχυτήτων H1KV05, κιβώτιο ταχυτήτων H1KV07, κιβώτιο ταχυτήτων H1KV11, κιβώτιο ταχυτήτων H1KV13, κιβώτιο ταχυτήτων H1KV15, κιβώτιο ταχυτήτων H1KV17, κιβώτιο ταχυτήτων H1KV19,
κιβώτιο ταχυτήτων H1KM03, κιβώτιο ταχυτήτων H1KM05, κιβώτιο ταχυτήτων H1KM07, κιβώτιο ταχυτήτων H1KM11, κιβώτιο ταχυτήτων H1KM13, κιβώτιο ταχυτήτων H1KM15, κιβώτιο ταχυτήτων H1KM17, κιβώτιο ταχυτήτων H1KM19,
κιβώτιο ταχυτήτων H1FH03, κιβώτιο ταχυτήτων H1FH05, κιβώτιο ταχυτήτων H1FH07, κιβώτιο ταχυτήτων H1FH11, κιβώτιο ταχυτήτων H1FH13, κιβώτιο ταχυτήτων H1FH15, κιβώτιο ταχυτήτων H1FH17, κιβώτιο ταχυτήτων H1FH19
κιβώτιο ταχυτήτων H1FV03, κιβώτιο ταχυτήτων H1FV05, κιβώτιο ταχυτήτων H1FV07, κιβώτιο ταχυτήτων H1FV11, κιβώτιο ταχυτήτων H1FV13, κιβώτιο ταχυτήτων H1FV15, κιβώτιο ταχυτήτων H1FV17, κιβώτιο ταχυτήτων H1FV19,
κιβώτιο ταχυτήτων H1FM03, κιβώτιο ταχυτήτων H1FM05, κιβώτιο ταχυτήτων H1FM07, κιβώτιο ταχυτήτων H1FM11, κιβώτιο ταχυτήτων H1FM13, κιβώτιο ταχυτήτων H1FM15, κιβώτιο ταχυτήτων H1FM17, κιβώτιο ταχυτήτων H1FM19,

Σειρά H	Αναλογία	Σειρά Β	Αναλογία
H1 (κιβώτιο ταχυτήτων παράλληλου άξονα 1 σταδίου)	1,25, 1,4, 1,6, 1,8, 2, 2,24, 2,5, 2,8, 3,15, 3,55, 4, 4,5,5, 5,6	–	–
H2 (κιβώτιο ταχυτήτων παράλληλου άξονα 2 σταδίων)	6,3~28	B2 (Ελικοειδής λοξότμητο κιβώτιο ταχυτήτων 2 σταδίων)	5~18
H3 (κιβώτιο ταχυτήτων παράλληλου άξονα 3 σταδίων)	22,4~112	B3 (Ελικοειδής λοξότμητο κιβώτιο ταχυτήτων 3 σταδίων)	12,5~90
H4 (κιβώτιο ταχυτήτων παράλληλου άξονα 4 σταδίων)	100~450	B4 (Ελικοειδής λοξότμητο κιβώτιο ταχυτήτων 4 σταδίων)	80~400

Στάδιο μετάδοσης	Αναλογία(εγώ)	Μοντέλα
H1	1,25 – 5,6	H1SH3, H1SH5, H1SH7, H1SH9, H1SH11, H1SH13, H1SH15, H1SH17, H1SH19
Η2	6,3 – 28	H2SH4, H2SH5, H2SH6, H2SH7, H2SH8, H2SH9, H2SH10, H2SH11, H2SH12, H2SH13, H2SH14, H2SH15, H2SH16, H2SH17, H2SH18, H2SH19, H2SH2SH2, H2SH20, H2SH24, H2SH25, H2SH26
H3	25 – 112	H3SH4, H3SH5, H3SH6, H3SH7, H3SH8, H3SH9, H3SH10, H3SH11, H3SH12, H3SH13, H3SH14, H3SH15, H3SH16, H3SH17, H3SH18, H3SH19, H3SH2SH23, H3SH2SH20, H3SH24, H3SH25, H3SH26
Η4	90 – 450	H4SH5, H4SH6, H4SH7, H4SH8, H4SH9, H4SH10, H4SH11, H4SH12, H4SH13, H4SH14, H4SH15, H4SH16, H4SH17, H4SH18, H34H19, H4SH20, H4SH2SH2, H4SH2SH21 H4SH25, H4SH26
